بلوک سیلندر به عنوان اساسی ترین و بزرگ ترین قطعه در موتورهای احتراق داخلی شناخته می شود که ساختار اصلی موتور را تشکیل می دهد. این قطعه که به آن تنه موتور نیز می گویند ، محفظه های استوانه ای به نام سیلندر را در خود جای می دهد تا پیستون ها در آن ها حرکت کنند. بلوک سیلندر همچنین میزبان بسیاری از کانال های روغن و آب برای روانکاری و خنک کاری موتور است و محل نصب سرسیلندر و سایر اجزای اصلی مانند میل لنگ و یاتاقان ها به شمار می رود. اهمیت این قطعه به قدری زیاد است که آن را ستون فقرات موتور می نامند و استحکام آن برای عملکرد صحیح کل سیستم حیاتی است.

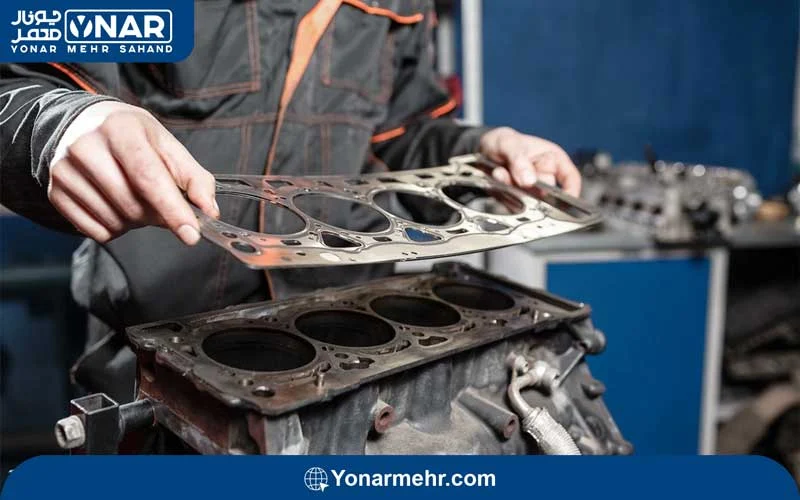

سیلندر چیست و چه نقشی در موتور دارد؟
بسیاری از افراد هنگام بررسی موتور خودرو با این پرسش روبرو می شوند که سیلندر چیست و چه تفاوتی با بلوک سیلندر دارد. سیلندر در واقع همان استوانه توخالی موجود در بلوک است که محفظه حرکت رفت و برگشتی پیستون را فراهم می کند. این بخش را هسته مرکزی خودرو می دانند ، زیرا عمل احتراق در آن صورت می گیرد. سیلندر انرژی شیمیایی سوخت را به انرژی حرارتی و سپس به فشار تبدیل می کند تا پیستون را به حرکت درآورد. دیواره های داخلی سیلندرها باید بسیار دقیق ماشین کاری شوند تا سطحی صاف برای حرکت پیستون فراهم شود. برای جلوگیری از سایش مستقیم پیستون به دیواره ، از قطعه ای به نام بوش سیلندر استفاده می کنند که سطحی صیقلی ایجاد می کند.
وظیفه بلوک سیلندر در موتور خودرو
شناخت دقیق وظیفه بلوک سیلندر به درک بهتر عملکرد خودرو کمک می کند. بلوک سیلندر چندین نقش حیاتی را به طور همزمان ایفا می کند:
- ایجاد تکیه گاه برای قطعات: بلوک سیلندر محل نصب و اتصال قطعات مهمی مانند میل لنگ ، سرسیلندر ، پمپ آب و سیستم روغن کاری است. این امر انسجام و هماهنگی عملکرد موتور را تضمین می کند.
- محفظه احتراق: سیلندرهای موجود در بلوک ، فضای اصلی برای احتراق مخلوط سوخت و هوا و تولید نیرو را فراهم می کنند.
- کنترل دما و هدایت حرارت: بلوک سیلندر با داشتن کانال های آب ، گرمای حاصل از احتراق را جذب کرده و به رادیاتور منتقل می کند تا از گرم شدن بیش از حد موتور جلوگیری شود.
- روان کاری قطعات متحرک: کانال های روغن تعبیه شده در بلوک ، روغن را به نقاط مختلف مانند یاتاقان ها و دیواره سیلندرها هدایت می کنند تا اصطکاک و سایش کاهش یابد.
- تحمل فشار و لرزش: این قطعه باید فشارهای بالای ناشی از انفجار سوخت و لرزش های مداوم موتور را تحمل کند.

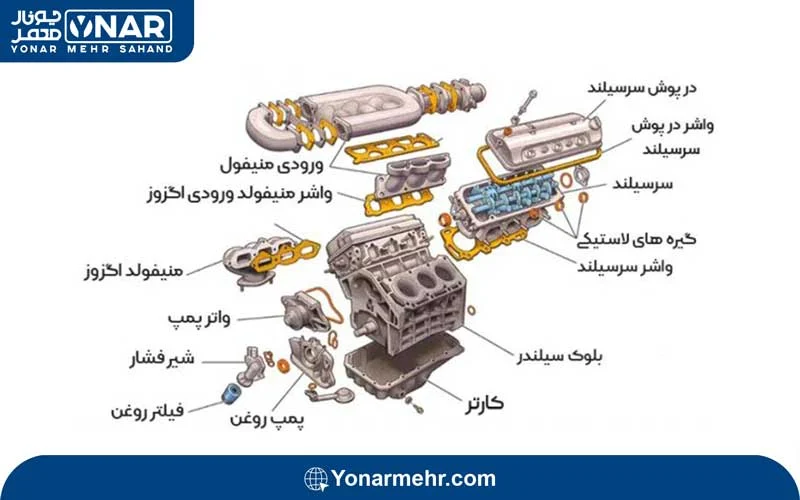

اجزای بلوک سیلندر و متعلقات آن
اجزای بلوک سیلندر شامل بخش های مختلفی است که هر کدام وظیفه خاصی بر عهده دارند. بدنه اصلی ، ساختاری یکپارچه دارد که سیلندرها و کانال های مختلف در آن قرار می گیرند. شبکه ای از کانال ها به نام ژاکت آب در اطراف سیلندرها قرار دارد که مایع خنک کننده در آن ها جریان می یابد. همچنین مجاری روغن برای رساندن روغن موتور به قطعات متحرک تعبیه شده اند. یاتاقان های اصلی در پایین بلوک قرار می گیرند تا میل لنگ را به صورت چرخشی نگه دارند.
سایر اجزایی که روی بلوک سیلندر سوار می شوند عبارتند از:
- سرسیلندر: این قطعه روی بلوک نصب می شود و محفظه احتراق را از بالا می بندد.
- واشر سرسیلندر: میان بلوک و سرسیلندر قرار می گیرد تا سیلندرها را عایق بندی کرده و از نشت آب و روغن جلوگیری کند.
- کارتر روغن: در انتهای بلوک نصب می شود و مخزن روغن موتور است.
- میل لنگ: حرکت رفت و برگشتی پیستون را به حرکت دورانی تبدیل می کند و در زیر بلوک جای می گیرد.
- پیستون و شاتون: پیستون درون سیلندر حرکت می کند و از طریق شاتون نیرو را به میل لنگ می رساند.
- فلایویل: در پشت بلوک نصب می شود و حرکت میل لنگ را تنظیم می کند.

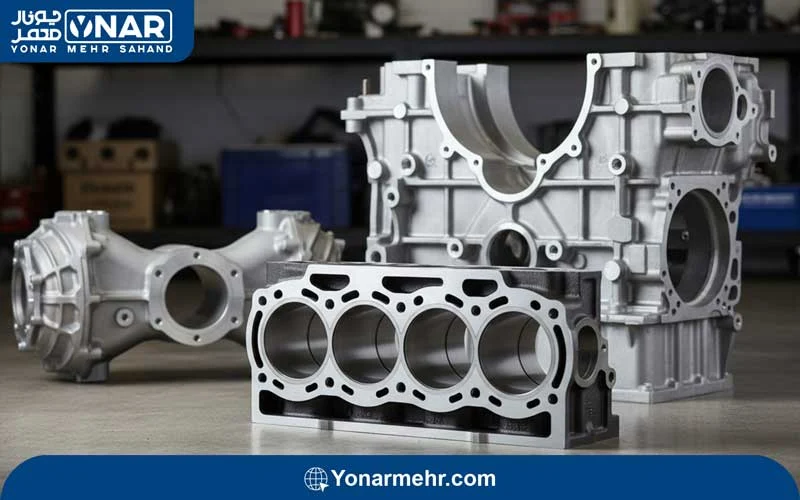

انواع بلوک سیلندر بر اساس جنس ساخت
تولید کنندگان بلوک سیلندر را معمولا از دو جنس اصلی می سازند:
بلوک های چدنی
این نوع بلوک ها از آلیاژ چدن خاکستری با کروم ، نیکل یا آهن ساخته می شوند. چدن استحکام بسیار بالایی دارد و در برابر حرارت ، فشار و سایش مقاومت فوق العاده ای نشان می دهد. به همین دلیل در موتورهای دیزلی و خودروهای سنگین که تحت فشار زیاد هستند ، از بلوک چدنی استفاده می کنند. وزن بالا تنها عیب اصلی این نوع بلوک ها به شمار می رود.
بلوک های آلومینیومی
برای کاهش وزن خودرو و بهبود مصرف سوخت ، بسیاری از موتورهای مدرن بنزینی دارای بلوک آلومینیومی هستند. آلومینیوم رسانایی حرارتی بالاتری دارد و خنک کاری موتور را با سرعت بیشتری انجام می دهد. با این حال ، برای افزایش مقاومت در برابر سایش در داخل سیلندرها ، معمولا از بوش های چدنی یا فولادی استفاده می کنند.
انواع آرایش سیلندرها در بلوک
آرایش سیلندرها تعیین کننده نوع موتور و شکل ظاهری بلوک است. متداول ترین این آرایش ها شامل موارد زیر است:
- آرایش خطی: سیلندرها به صورت یک ردیف قائم در کنار هم قرار می گیرند. این طراحی ساده ترین نوع است و در اکثر خودروهای سواری 4 سیلندر دیده می شود.
- آرایش V شکل: سیلندرها در دو ردیف با زاویه نسبت به یکدیگر قرار دارند. این طراحی طول و ارتفاع موتور را کاهش می دهد و برای موتورهای قدرتمند 6 یا 8 سیلندر مناسب است.
- آرایش تخت یا بوکسوری: سیلندرها به صورت افقی در دو طرف میل لنگ قرار می گیرند. این مدل مرکز ثقل خودرو را پایین می آورد و در خودروهایی مانند پورشه و سوبارو کاربرد دارد.
- آرایش جناغی (W): این بلوک ها دارای سه یا چهار ردیف سیلندر هستند که در موتورهای بسیار قدرتمند و خودروهای سوپر اسپرت استفاده می شوند.

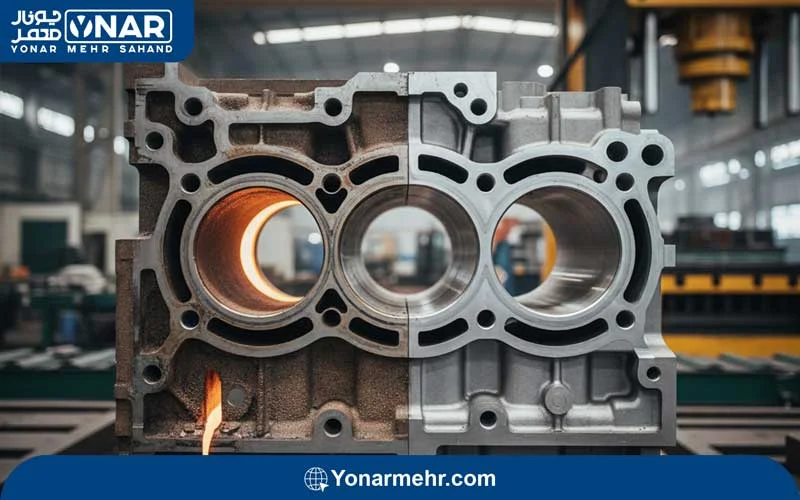

روش های ساخت و تولید بلوک سیلندر
تولید این قطعه فرآیندی پیچیده است که دقت بالایی می طلبد. دو روش اصلی برای ساخت وجود دارد:
- ریخته گری در قالب های ماسه ای: مواد مذاب را درون قالب های ساخته شده از ماسه می ریزند و پس از سرد شدن ، عملیات تراشکاری دقیق را انجام می دهند.
- ریخته گری تحت فشار (دایکاست): در این روش مواد مذاب را با فشار بالا به داخل قالب های فلزی تزریق می کنند که دقت ابعادی بالاتری ایجاد می کند. پس از ریخته گری ، تمامی سطوح اتصال و مجاری روغن و آب با دستگاه های CNC ماشین کاری می شوند تا به تلورانس های دقیق برسند.
علائم خرابی و مشکلات رایج بلوک سیلندر
خرابی این قطعه می تواند هزینه های سنگینی به همراه داشته باشد. برخی از نشانه های خرابی عبارتند از:
- ترک خوردگی بلوک: معمولا در اثر یخ زدگی آب در زمستان یا گرم شدن بیش از حد ایجاد می شود و منجر به نشت مایعات می گردد.
- تاب برداشتن سطح بلوک: معمولا حرارت زیاد سطح صاف بلوک را تغییر می دهد و باعث سوختن مداوم واشر سرسیلندر می شود.
- ساییدگی سیلندرها: حرکت مداوم پیستون به مرور زمان دیواره سیلندر را از حالت استوانه خارج کرده و باعث روغن سوزی و کاهش قدرت موتور می شود.
- مخلوط شدن آب و روغن: ترک های داخلی می توانند باعث ورود آب به مجاری روغن شوند که برای موتور بسیار خطرناک است.

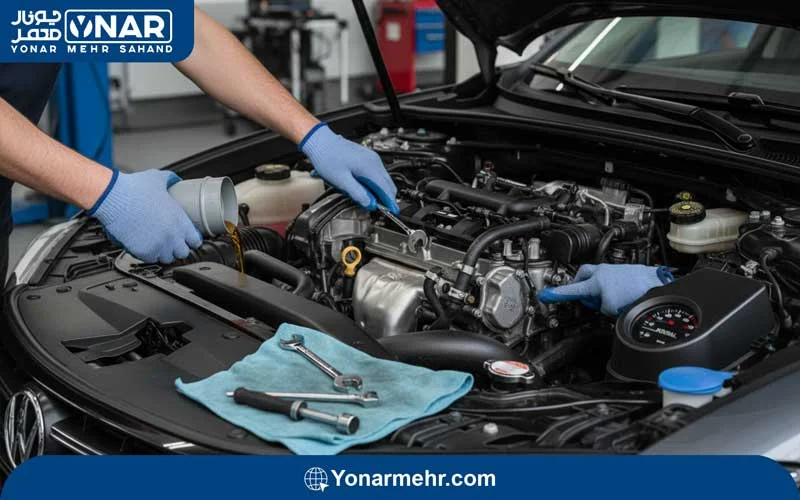

راه های نگهداری و پیشگیری از خرابی
برای حفظ سلامت بلوک سیلندر ، رعایت موارد زیر ضروری است:
- نگهداری از سیستم خنک کننده: استفاده همیشگی از ضدیخ و ضدجوش مناسب از ترک خوردن بلوک در اثر سرما و خوردگی داخلی جلوگیری می کند.
- تعویض منظم روغن موتور: روغن با کیفیت اصطکاک میان پیستون و دیواره سیلندر را کاهش می دهد و مانع سایش زودرس می شود.
- جلوگیری از داغ شدن موتور: نظارت بر آمپر آب و رفع سریع مشکلات رادیاتور یا واتر پمپ از تاب برداشتن بدنه موتور جلوگیری می کند.
