موتور به عنوان قلب تپنده هر وسیله نقلیه شناخته می شود که انرژی لازم برای حرکت را تامین می کند. در میان تمامی قطعات پیچیده موتور، سیلندر ها نقش محوری در فرآیند تولید قدرت ایفا می کنند. در واقع، سیلندر واحد قدرت پیشرانه است که سوخت در داخل آن می سوزد و به انرژی حرکتی تبدیل می شود. شناخت انواع سیلندر و ساختار آن ها برای درک بهتر عملکرد خودرو و نگهداری صحیح از آن ضرورت دارد. این مقاله به بررسی دقیق ساختار، آرایش و ویژگی های انواع بلوک سیلندر و قطعات مرتبط می پردازد.
بلوک سیلندر چیست و چه وظایفی دارد؟
بلوک سیلندر اسکلت و بدنه اصلی یک موتور درون سوز است که بخش بزرگی از حجم موتور را به خود اختصاص می دهد. این قطعه به عنوان پایه و تکیه گاه برای نصب سایر اجزای حیاتی موتور عمل می کند. قطعاتی مانند میل لنگ، رینگ پیستون، شاتون، سرسیلندر، کارتل و منیفولد ها همگی بر روی این بخش نصب می شوند.
فلسفه اصلی استفاده از بلوک سیلندر، ایجاد یکپارچگی میان اجزای مختلف موتور و نظم دهی به چیدمان سیلندر ها است. این قطعه حفره ها و مجاری متعددی دارد که هر کدام وظیفه خاصی نظیر عبور روغن یا مایع خنک کننده را بر عهده دارند. سوراخ های استوانه ای شکل درون بلوک، دیواره اصلی سیلندر ها را تشکیل می دهند و فضای لازم برای حرکت رفت و برگشتی پیستون را فراهم می کنند.
انواع سیلندر بر اساس ساختار داخلی و بوش
یکی از دسته بندی های اصلی در دنیای خودرو، تقسیم بندی انواع سیلندر بر اساس نوع بوش و روش ایجاد فضای صیقلی در استوانه ها است. بوش سیلندر قطعه ای استوانهای است که بین بخش داخلی سیلندر و پیستون قرار می گیرد تا از سایش و استهلاک زودهنگام جلوگیری کند. بر این اساس، دو نوع کلی سیلندر وجود دارد:
1. سیلندر خشک (بوش جدا نشدنی)
در این نوع ساختار، فضای درون استوانه های طراحی شده در بلوک به طور مستقیم تراشکاری و آبکاری می شود. در سیلندر خشک، بوش جداگانه ای وجود ندارد و رینگ پیستون ها به طور مستقیم با دیواره داخلی بلوک در تماس هستند. سازندگان در هنگام ریخته گری، قطر این استوانه ها را کمتر از حد استاندارد در نظر می گیرند تا پس از تراشکاری نهایی به اندازه دقیق برسند.
2. سیلندر تر (بوش جدا شدنی)
در سیلندر تر از بوش های مجزا با ضخامتی حدود 2 تا 3 میلی متر استفاده می شود. در این طراحی، بوش به طور مستقیم با مایع خنک کننده در تماس است، به همین دلیل آن را سیلندر تر می نامند. یکی از بزرگترین مزایای این مدل، سهولت در تعمیرات است؛ زیرا در صورت بروز خوردگی یا آسیب، تعمیرکار به جای تراشکاری کل بلوک، تنها بوش را تعویض می کند. موتور های جدید تر به دلیل راندمان حرارتی بالاتر، غالبا از این نوع طراحی بهره می برند.

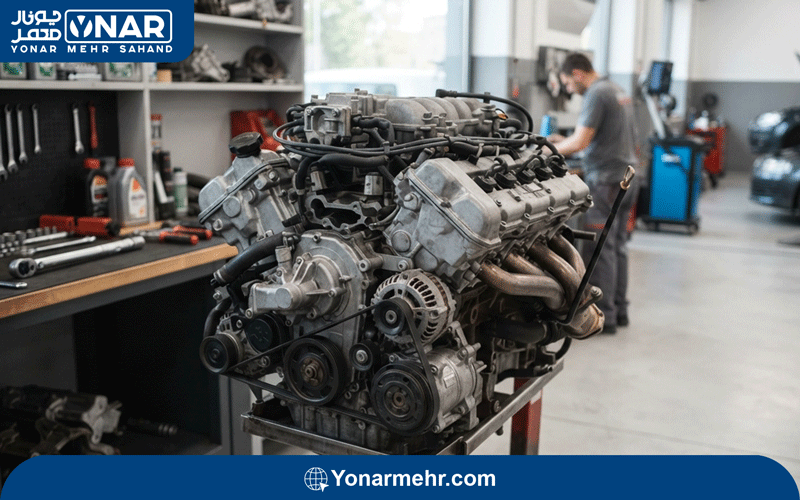

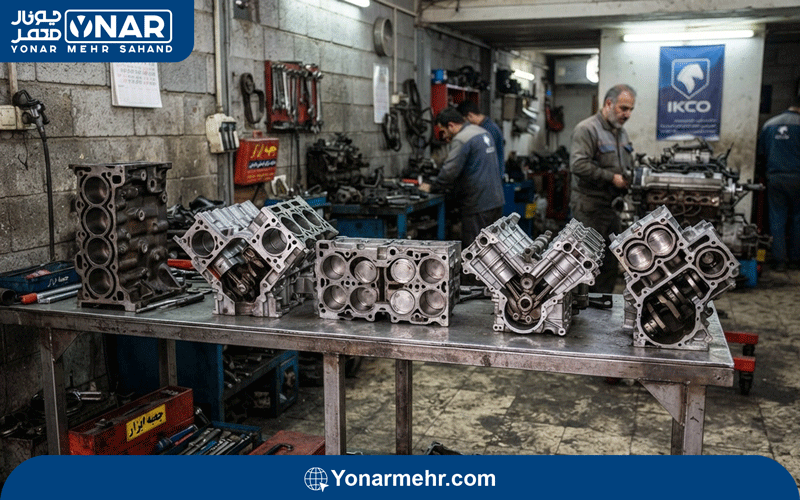

انواع بلوک سیلندر خودرو بر اساس آرایش سیلندر ها
نحوه قرارگیری سیلندر ها در کنار یکدیگر، نوع موتور و عملکرد آن را تعیین می کند. تولیدکنندگان بر اساس نیاز خودرو به قدرت یا سرعت، از آرایش های مختلفی در انواع بلوک سیلندرخودرو استفاده می کنند.
آرایش خطی
این مدل ساده ترین و رایج ترین نوع آرایش در صنعت خودروسازی است که در آن تمام سیلندر ها در یک خط راست و به صورت عمودی قرار می گیرند. موتور های خطی معمولا دارای 4 یا 6 سیلندر هستند. این طراحی به دلیل سادگی، هزینه تولید پایینی دارد و تعمیر و نگهداری آن آسان تر است. موتور های خطی بیشتر بر تولید قدرت متمرکز هستند تا سرعت.
آرایش V شکل
در این طراحی، سیلندر ها در دو ردیف با زاویه ای مشخص نسبت به هم قرار می گیرند و شکلی شبیه به حرف V انگلیسی ایجاد می کنند. این آرایش اجازه می دهد تا تعداد سیلندر های بیشتری (معمولا 6، 8 یا 12 عدد) در فضای کمتری جای بگیرند. موتور های V شکل پایداری و تعادل بالایی دارند و بیشتر در خودرو های اسپرت و لوکس به کار می روند.
آرایش تخت یا باکسر
در موتور های تخت، سیلندر ها به صورت افقی و در دو طرف میل لنگ قرار دارند. پیستون ها در این مدل به جای حرکت بالا و پایین، به صورت افقی جابجا می شوند. این ساختار باعث کاهش مرکز ثقل خودرو و افزایش پایداری در پیچ ها می شود. شرکت هایی مانند پورشه و سوبارو از طرفداران اصلی این نوع آرایش هستند.
آرایش W شکل
این نوع بلوک از ترکیب دو ردیف سیلندر V شکل با زاویه ای تند به وجود می آید. موتور های W شکل قدرت و سرعت بسیار بالایی تولید می کنند و به دلیل طراحی پیچیده، وزن و حجم کمی دارند. خودروی مشهور بوگاتی ویرون از این نوع آرایش برای دستیابی به سرعت های خیره کننده استفاده می کند.
آرایش خطی زاویه دار
این مدل شباهت زیادی به آرایش خطی دارد، با این تفاوت که سیلندر ها با زاویه ای بین 15 تا 60 درجه نسبت به خط قائم قرار می گیرند. این طراحی باعث دورگیری بهتر موتور و کاهش حجم کلی پیشرانه می شود. موتور خودرو هایی نظیر پژو 405 و برخی مدل های بی ام و از این تکنولوژی بهره می برند.
جنس و مواد تشکیل دهنده در انواع بلوک سیلندر
انتخاب متریال مناسب برای ساخت سیلندر اهمیت بالایی دارد، زیرا این قطعه باید فشار و حرارت بسیار زیاد ناشی از احتراق را تحمل کند.
- چدن خاکستری: این ماده سنتی ترین و پرکاربردترین آلیاژ در تولید بلوک سیلندر است. چدن استحکام بسیار بالایی دارد و در برابر سایش مقاوم است.
- آلیاژ های آلومینیوم: امروزه برای کاهش وزن خودرو و بهبود انتقال حرارت، بسیاری از بلوک ها را از آلومینیوم می سازند. بلوک های آلومینیومی وزن کلی موتور را کاهش می دهند و به مصرف سوخت بهینه کمک می کنند.
- مواد نوین: در برخی موتور های بسیار خاص، از بوش های سرامیکی استفاده می شود که مقاومت فوق العاده ای در برابر حرارت دارند، اما به دلیل قیمت بالا و حساسیت به ضربه، استفاده از آن ها محدود است.
بر اساس گزارش های فنی معتبر جهانی، شرکت مرسدس بنز از تکنولوژی “نانو اسلاید” (Nanoslide) در دیواره سیلندر های خود استفاده می کند تا اصطکاک داخلی را به حداقل برساند و دوام موتور را افزایش دهد. این فناوری با ایجاد یک لایه بسیار سخت و آینه مانند در سطح داخلی سیلندر، نیاز به بوش های سنگین را از بین می برد.

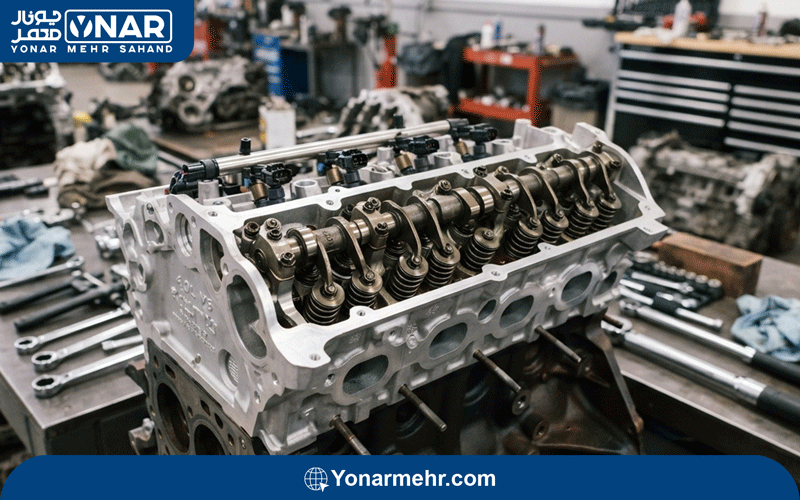

بررسی انواع سرسیلندر و نقش آن در موتور
سرسیلندر یکی از قطعات ثابت و حیاتی موتور است که در بالای بلوک سیلندر نصب می شود. این قطعه محفظه احتراق را از بالا می پوشاند و محیطی بسته برای انفجار سوخت و هوا فراهم می کند. انواع سرسیلندر وظایف متعددی از جمله هدایت سوخت و هوا به داخل سیلندر و خارج کردن دود حاصل از احتراق را بر عهده دارند.
اجزای مهمی مانند سوپاپ ها، شمع ها، میل سوپاپ و فنر ها بر روی سرسیلندر نصب می شوند. از آنجایی که سرسیلندر در معرض مستقیم حرارت ناشی از احتراق قرار دارد، باید مقاومت دمایی بسیار بالایی داشته باشد. معمولا جنس سرسیلندر هماهنگ با بلوک سیلندر انتخاب می شود و اغلب از آلیاژ های چدن یا آلومینیوم تولید می گردد. سرسیلندر های چدنی به دلیل دوام و استحکام بالاتر در موتور های سنگین و صنعتی کاربرد بیشتری دارند.
اجزای مکمل و مرتبط با سیلندر خودرو
عملکرد صحیح سیلندر به هماهنگی دقیق با سایر قطعات بستگی دارد. این قطعات شامل موارد زیر هستند:
- پیستون: قطعه ای استوانه ای که در داخل سیلندر حرکت می کند و انرژی احتراق را به حرکت مکانیکی تبدیل می نماید.
- رینگ پیستون: حلقه هایی که روی پیستون نصب می شوند تا فضای بین پیستون و دیواره سیلندر را آب بندی کنند و مانع خروج گاز ها یا ورود روغن به محفظه احتراق شوند.
- واشر سرسیلندر: این قطعه بین بلوک و سرسیلندر قرار می گیرد و وظیفه آب بندی دقیق مجاری آب و روغن و جلوگیری از نشت گاز های احتراق را دارد.
- میل لنگ: این قطعه حرکت رفت و برگشتی پیستون ها را به حرکت چرخشی تبدیل می کند تا در نهایت چرخ های خودرو به حرکت درآیند.
- کارتل روغن: محفظه ای در پایین بلوک سیلندر که محل جمع آوری و نگهداری روغن موتور است.

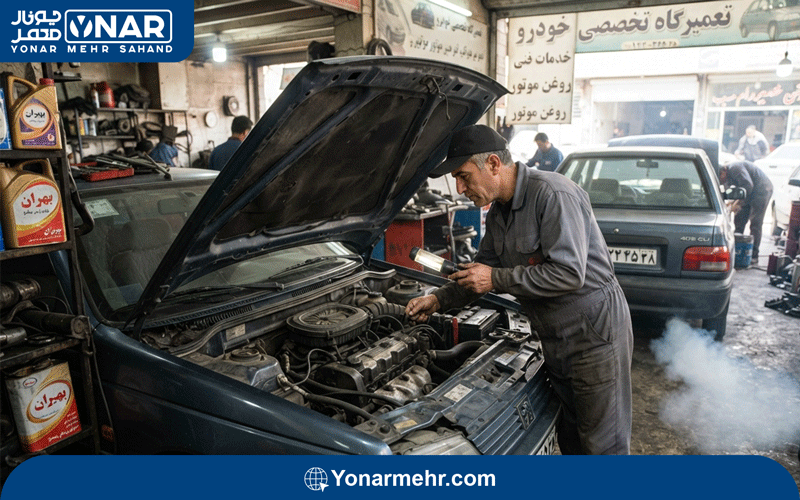

علائم و دلایل خرابی در انواع سیلندر
نادیده گرفتن نشانه های اولیه خرابی سیلندر می تواند منجر به از کار افتادن کامل موتور و هزینه های سنگین شود. برخی از مهم ترین علائم خرابی عبارتند از:
- خروج دود سفید از اگزوز: این نشانه معمولا از نشت مایع خنک کننده به داخل محفظه احتراق و سوختن آن حکایت دارد.
- کاهش توان و قدرت موتور: اگر سیلندر دچار ترک یا سایش شدید شود، تراکم لازم برای احتراق از بین می رود و خودرو شتاب خود را از دست می دهد.
- افزایش مصرف سوخت: نقص در سیلندر باعث می شود موتور برای تولید قدرت مشابه، سوخت بیشتری مصرف کند.
- داغ کردن مداوم پیشرانه: اختلال در سیستم خنک کاری سیلندر یا اصطکاک بیش از حد قطعات باعث افزایش دمای غیرعادی می شود.
- صدای غیرعادی: شنیدن صدا های بلند و ناهنجار از داخل موتور می تواند نشانه ای از آسیب دیدن دیواره سیلندر یا شکستگی قطعات داخلی باشد.
شرکت یونار مهر سهند پیشرو در تولید قطعات موتور
شرکت یونار مهر سهند یکی از بزرگترین و تخصصی ترین تولیدکنندگان انواع قطعات موتوری در ایران است که با بهره گیری از دانش فنی روز و ماشین آلات مدرن، گام های بزرگی در جهت خودکفایی صنعتی برداشته است. این مجموعه تمرکز ویژه ای بر تولید انواع سرسیلندر چدنی و بلوک سیلندر برای طیف وسیعی از خودرو ها دارد.
محصولات این شرکت شامل انواع بلوک سیلندرخودرو برای ماشین هایی نظیر نیسان، سمند، پژو پارس، تیبا، پراید، پیکان، ساینا، کوئیک و دنا می باشد. همچنین یونار مهر سهند به عنوان تولیدکننده برتر انواع سرسیلندر برای موتور های صنعتی و دیزلی نظیر مدل های 355 و 458 شناخته می شود. استفاده از مواد اولیه ممتاز و کنترل کیفی دقیق، محصولات یونار را به انتخابی مطمئن برای عملکردی پایدار در سخت ترین شرایط کاری تبدیل کرده است.
مشتریان و فعالان حوزه خودرو می توانند برای دستیابی به نهایت استحکام و راندمان حرارتی در موتور خودرو های خود، از محصولات با دوام و دقیق شرکت یونار مهر سهند استفاده کنند. این شرکت با ارائه قطعاتی که مطابق با استانداردهای بین المللی طراحی شده اند، اعتماد و رضایت مشتریان را در اولویت قرار می دهد. برای خرید و مشاهده لیست محصولات، مراجعه به بخش فروش شرکت یونار بهترین راهکار برای تضمین سلامت موتور خودرو است.
